4,4-氧代雙苯磺酰肼(4,4-Oxyhisbenzenesulfony hydrazide,簡(jiǎn)稱obsh)最早于1952年由美國橡膠公司（現(xiàn)稱 Uniroyal公司）開用作橡塑材料的發(fā)泡劑。過去我國不生產(chǎn)OBSH，依賴進(jìn)口。隨著國家工業(yè)的發(fā)展、人才的儲(chǔ)備我國多家公司及研究院相繼試制成功。

美國1985年OBSH消耗量為240噸，按年均增長(zhǎng)率2.4%，1989年為264噸：日本1983年為100噸，年均增長(zhǎng)率按2%，1989年為113噸。

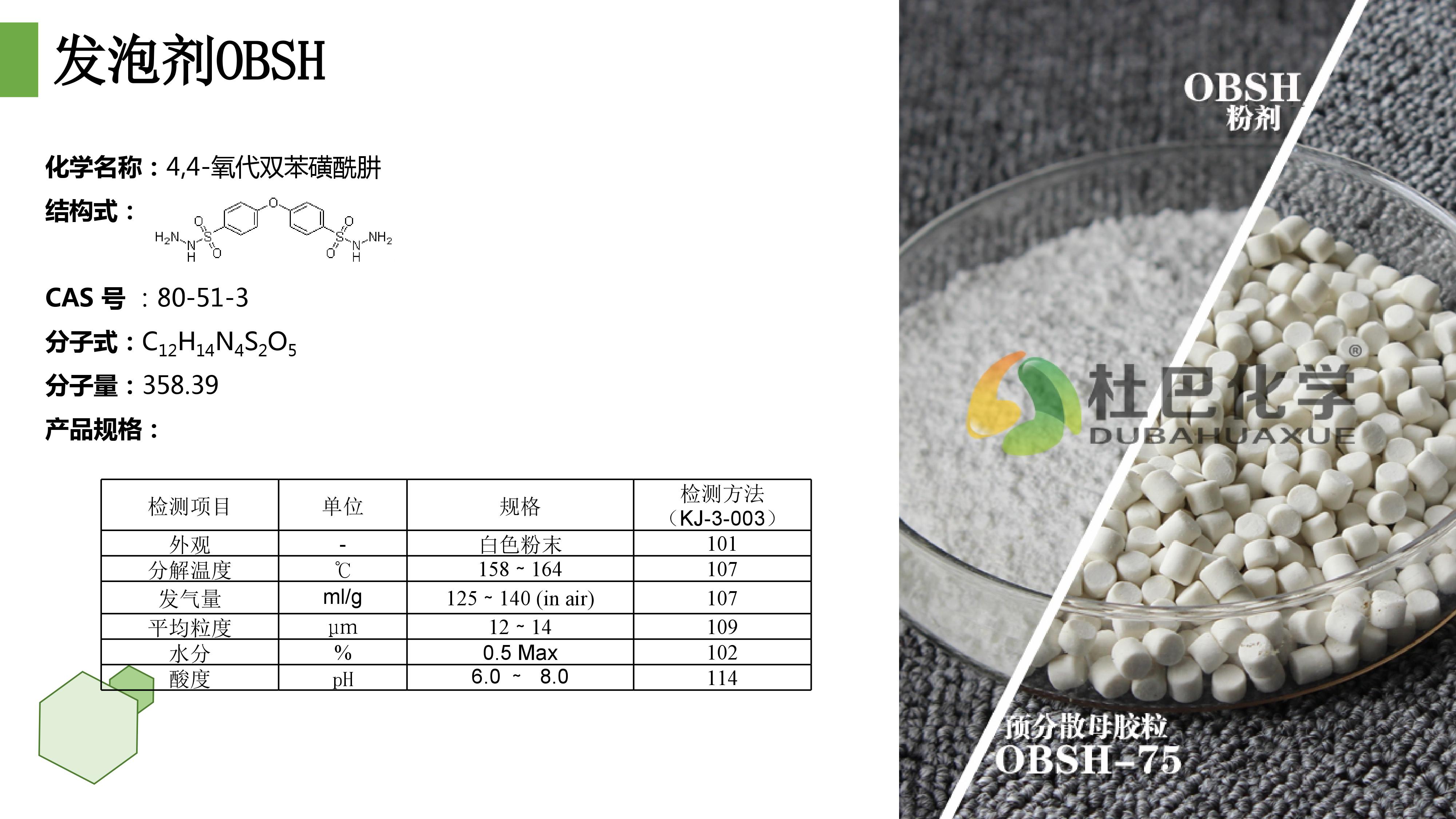

OBSH為白色粉狀晶體。極易溶于DMSO和DMF，溶于乙和聚二醇，難溶于苯、二氯乙烷和水。與酮反應(yīng)，遇強(qiáng)堿和氧化劑會(huì)引起迅速分解。

OBSH的應(yīng)用：

OBSH價(jià)格遠(yuǎn)比發(fā)泡劑AC和H要貴，但它的分解溫度較低，能用于在它的分解溫度范圍內(nèi)加工的聚合物，它還具有其它一些特性，在橡塑材料的加工領(lǐng)域中占有一定的地位，是磺酰肼類中最實(shí)用的發(fā)泡劑。

由于分解殘留物為非極性的芳基聚合物，且低的分解溫度減少了發(fā)泡絕緣層收縮，因此工業(yè)上主要用于LDPE擠出發(fā)泡制作電線或電纜的絕緣包覆，提供良好的電絕緣性。

用于橡塑混合物或含羧基橡膠的硫化。OBSH木身及其分解物都表現(xiàn)出硫化劑的性能，即它能起到發(fā)泡和硫化的雙重作用，并獲得很好的平衡，因而配方中不需要硫或習(xí)用的硫化劑。如工業(yè)上用NBR一PVC混合物擠出發(fā)泡制造隔熱材料。

與發(fā)泡劑AC組成分解溫度為一低一高的混合發(fā)泡劑用量為AC的10-50％，應(yīng)用于PVC和PE的很多發(fā)泡配方中。OBSH起活化AC的作用、它的分解熱大于AC（AC放熱4184千焦耳／摩爾），促使AC在低于正常分解溫度下完全分解，制品面不泛黃，泡孔結(jié)構(gòu)均勻一致，制成墻紙呈珠皮呢的觀感，白度感高（可減少鈦白粉用量）。

與發(fā)泡劑H（分解熱648.5千焦耳／摩爾）相比，OBSH放熱小，利于控制厚層PVC閉孔發(fā)泡，不致于積聚熱量造成中心焦化，分解物也不催化乙烯基的分解，能產(chǎn)出尺寸穩(wěn)定性好的淺色海綿。

OBSH還被推薦用于EVA的注塑、擠出和滾塑，LDPE的滾塑，LDPE和軟質(zhì)PVC的結(jié)構(gòu)泡沫注塑成型以及環(huán)氧樹脂和酚醒樹脂的就地發(fā)泡。

它還被廣泛用于生產(chǎn)海縮片材、地毯襯、家具的覆蓋物如扶手、軟墊、汽車門封、鞋底、體操墊和浮物等。

OBSH熱解不產(chǎn)生氨氣，故不腐蝕皺銅材質(zhì)的模具，制品無異臭味。但由于其熱解會(huì)生成水分、不能用于對(duì)水感的配方。比外，對(duì)異戌二烯、丁苯、丁基、了等橡膠有輕的抑制硫化的作用，使用時(shí)應(yīng)注意。
